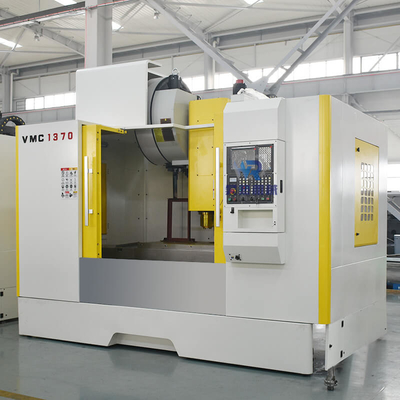

Vmc1370 3-osiowe pionowe centrum frezarskie CNC VMC

Vmc1370 3-osiowe pionowe centrum frezarskie CNC VMC
Vmc1370 3-osiowe pionowe centrum frezarskie CNC VMC Vmc1370 3-osiowe pionowe centrum frezarskie CNC VMC

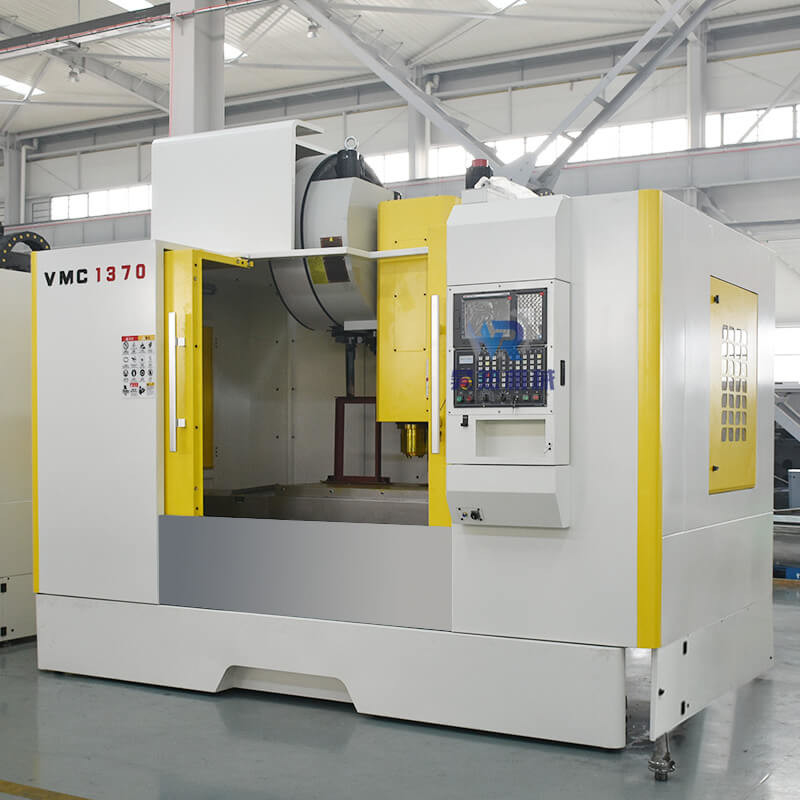

Duży Obraz :  Vmc1370 3-osiowe pionowe centrum frezarskie CNC VMC

Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: HR
Orzecznictwo: CE ISO
Numer modelu: vmc 1370
Zapłata:
Minimalne zamówienie: 1
Cena: 26700$-32000$ per one set
Szczegóły pakowania: opakowanie drewniane
Czas dostawy: Po 15-30 dniach
Zasady płatności: L/C, D/A, D/P, T/T, Western Union, MoneyGram, Trade Assurance
Możliwość Supply: 200 miesięcznie
Kontakt

Vmc1370 3-osiowe pionowe centrum frezarskie CNC VMC

Opis
Nazwa: vmc1370 3-osiowe pionowe centrum obróbkowe CNC 3-osiowa maszyna VMC Liczba osi: 3
zdolność obróbki: Średni obowiązek Zakres prędkości wrzeciona (rpm): 8000 - 12000
Liczba wrzecion: Pojedynczy Stożek wrzeciona: BT40
Dokładność pozycjonowania (mm): ±0,005 Powtarzalność (X/Y/Z) (mm): ±0,002
Podkreślić:

Pionowe centrum frezarskie Vmc1370

,

pionowe centrum frezarskie VMC CNC

,

pionowe centrum frezarskie VMC

Vmc1370 3-osiowe pionowe centrum frezarskie CNC VMC

Parametry produktu
Model
VMC650
VMC840
VMC850
VMC855
VMC966 I
VMC1050
Rozmiar stołu (mm)
1000x400
1000x400
1000x500
1000x550
1100x550
1200x420
Maks.dopuszczalne obciążenie (kg)
400
300
500
500
600
500
Skok osi X (mm)
650
800
800
800
900
1000
Przesuw w osi Y (mm)
400
400
500
550
600
500
Przesuw osi Z (mm)
550
550
500
550
600
550
T-rowek
3-18-120
3-18-140
5-18-108
5-18-90
5-18-100
5-18-100
środek wrzeciona do powierzchni prowadzącej osi Z (mm)
485
445
552
590
663
)575
czoło wrzeciona do stołu roboczego (mm)
100-650
100-650
110-610
120-670
100-700
100-650
Otwór stożkowy wrzeciona
BT40-120
BT40-120
BT40-140
BT40-150
BT40-150
BT40-150
Prędkość wrzeciona (obr/min)
8000
8000
8000
8000
8000
8000
Ruch szybki X/Y/Z (m/min)
48/48/48
30.30.18
48/48/48
48/48/48
48/48/48
18/18/18
Waga maszyny (kg)
3800
3200
5300
5500
5600
5500

Model
VMC1160
VMC1165
VMC1265
VMC1270
VMC1370
VMC1580
Vmc1690
Rozmiar stołu (mm)
1200x600
1200x600
1200x600
1300×650
1400x700
1700X800
1600*800
Maks.dopuszczalne obciążenie (kg)
800
800
800
1000
1000
1500
1500
Skok osi X (mm)
1100
1100
1200
1200
1300
1500
1600
Przesuw w osi Y (mm)
600
650
650
700
700
800
900
Przesuw osi Z (mm)
600
650
650
750
750
700
700
T-rowek
5-18x100
5-18-100
5-18-100
5-18-120
5-18-130
5-22-135
7-22-110
środek wrzeciona do powierzchni prowadzącej osi Z (mm)
650
710
710
785
713
855
936
czoło wrzeciona do stołu roboczego (mm)
120-720
120-720
120-770
120-850
120-870
160-860
150-850
Otwór stożkowy wrzeciona
BT40-150
BT40-150
BT40-150
BT40-150
BT40-150
BT50-155
BT50-190
Prędkość wrzeciona (obr/min)
8000
8000
8000
8000
8000
6000
dziesięć tysięcy
Ruch szybki X/Y/Z (m/min)
36/36/24
36/36/36
36/36/36
24/24/24
24/24/24
24/24/18
15/15/12
Waga maszyny (kg)
6500
6800
7000
7500
8000
12000
12000


Vmc1370 3-osiowe pionowe centrum frezarskie CNC VMC 0
Vmc1370 3-osiowe pionowe centrum frezarskie CNC VMC 1
Vmc1370 3-osiowe pionowe centrum frezarskie CNC VMC 2
Vmc1370 3-osiowe pionowe centrum frezarskie CNC VMC 3




Opis produktu
Obróbka pionowa istnieje w swojej najbardziej podstawowej formie od ponad 150 lat.Jednak wciąż jest to jedna z najnowszych form technologii obróbki skrawaniem (toczenie/tokarki są najstarsze).Proces „frezowania” obejmuje obrotowy frez lub wiertło oraz ruchomy stół roboczy, do którego przymocowany jest obrabiany przedmiot.Nóż jest przymocowany i obracany w obudowie zwanej „wrzecionem”.Dzięki ostrości narzędzia i sile stołu popychającego materiał do noża, materiał poddaje się i jest cięty lub odcinany zgodnie z potrzebami.Oś siły może być skierowana w górę/w dół (nazywana osią Z), lewo/prawo (nazywana osią X) lub od przodu do tyłu (nazywana osią Y).
Pionowe centra obróbkowe CNC mogą zawierać dodatkową oś do wykonywania określonych zastosowań skrawania.Stoły obrotowe są powszechne jako 4-ta oś w młynach.Mogą różnić się wielkością i wagą oraz mogą mieć konfigurację poziomą lub pionową.Zwykle są dodatkiem do standardowego frezu 3-osiowego.Frezarka będzie musiała mieć odpowiedni interfejs 4-osiowy (zazwyczaj karta 4-osiowa, napęd i sterowanie CNC), aby zaakceptować stół obrotowy 4-tej osi.Stoły czopowe mogą być również dodatkiem do pionowej frezarki CNC.Stół czopowy dodaje czwartą i piątą oś do standardowego frezu poprzez włączenie osi A (która obraca się wokół osi X) oraz osi C (która obraca się wokół osi Z).
Aplikacja:
Ten VMC nadaje się do obróbki mechanicznej i wytwarzania form. I może dostosować się do przetwarzania
wymóg od obróbki zgrubnej do obróbki wykańczającej. Może również zakończyć wiele procedur roboczych, takich jak frezowanie, wiercenie, gwintowanie, wytaczanie itp.
Zalety produktu

ZaletyCentrum obróbcze

1. Główne części obrabiarki w centrum obróbczym są optymalizowane przez analizę elementów skończonych.Żeliwo główne wykonane jest z żeliwa o wysokiej wytrzymałości o stabilnej konstrukcji metalowej.2. Podstawa korpusu obrabiarki centrum obróbkowego, blok ślizgowy, stół warsztatowy, kolumna, skrzynka wrzeciona i inne główne części fundamentowe przyjmują wysoką sztywną konstrukcję żeliwną, stabilną metalową strukturę graficzną, rozprowadzoną we wzmocnieniu struktury sieci wewnętrznej, aby zapewnić wysoką sztywność i odporność na zginanie amortyzacja części fundamentowych;Podstawowe części wykonane są z piasku żywicznego i poddane skutecznej obróbce poprzez piaskowanie, odpuszczanie i wibracje, aby zapewnić stabilność dokładności maszyny w długim okresie użytkowania i dać gwarancję stabilności pracy maszyny.3. Maszyna centrum obróbczego ma strukturę ramion w kształcie litery A, która jest zoptymalizowana pod kątem TRÓJWYMIAROWEJ redukcji średnicy, zmniejszając wibracje obrabiarki podczas silnego skrawania i zwiększając sztywność obrabiarki.4. Centrum obróbkowe o dużej prędkości i wysokiej sztywności w połączeniu z silnikiem wrzeciona serwo;X/Y/Z przyjmuje silnik serwo o wysokim momencie obrotowym.X / Y / Z przyjmuje tajwańską śrubę kulową o wysokiej precyzji o wysokiej wytrzymałości z japońskim łożyskiem NSK i importowanym zamkiem o wysokiej precyzji.Trójstronna szyna prowadząca X / Y / Z przyjmuje twardą konstrukcję toru, stała powierzchnia przyjmuje proces hartowania o bardzo wysokiej częstotliwości po precyzyjnym szlifowaniu;Powierzchnia ślizgowa wykonana jest z wytrzymałego materiału odpornego na zużycie z taśmą z tworzywa sztucznego.Szyna prowadząca w kierunku Y dla konstrukcji czterotorowej (w tym pomocnicza szyna prowadząca) znacznie zwiększa sztywność i wytrzymałość obrabiarki.
Vmc1370 3-osiowe pionowe centrum frezarskie CNC VMC 4
Vmc1370 3-osiowe pionowe centrum frezarskie CNC VMC 5
Wykrywanie maszyn
Vmc1370 3-osiowe pionowe centrum frezarskie CNC VMC 6
Vmc1370 3-osiowe pionowe centrum frezarskie CNC VMC 7
Przykład zastosowania
Ten VMC nadaje się do obróbki mechanicznej i wytwarzania form. I może dostosować się do przetwarzania
wymóg od obróbki zgrubnej do obróbki wykańczającej. Może również zakończyć wiele procedur roboczych, takich jak frezowanie, wiercenie
, stukanie, nudne itp.
Vmc1370 3-osiowe pionowe centrum frezarskie CNC VMC 8
