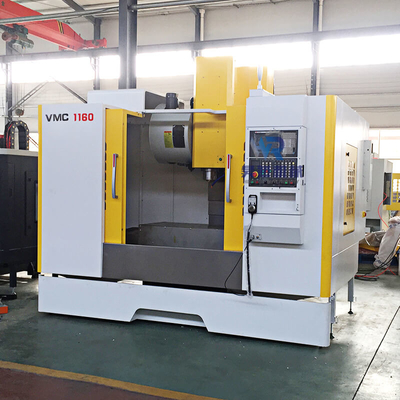

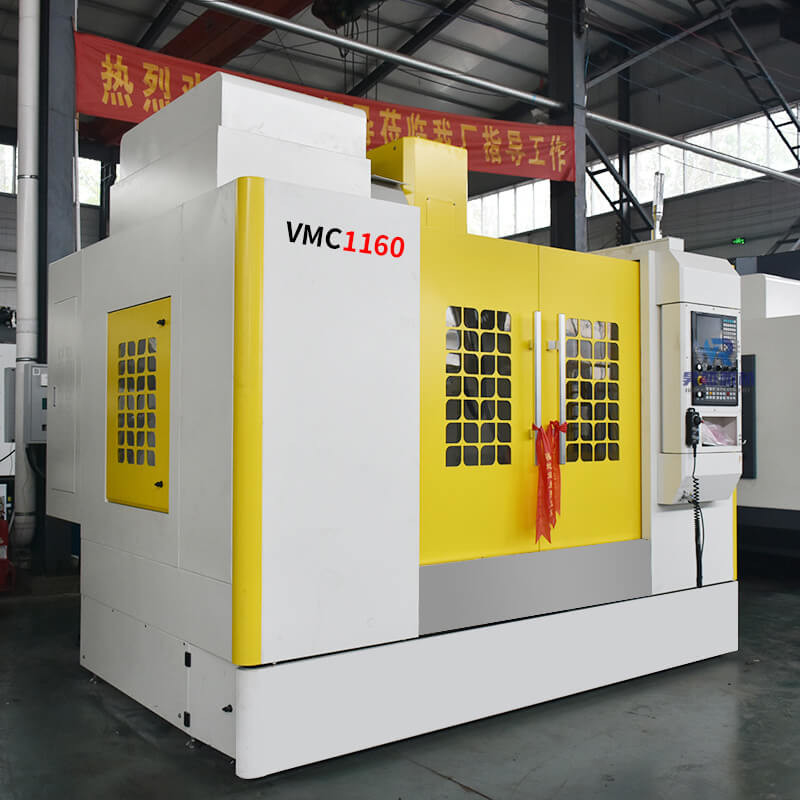

ODM Nowa konstrukcja 5-osiowe pionowe centrum frezarskie VMC 1160

ODM Nowa konstrukcja 5-osiowe pionowe centrum frezarskie VMC 1160
ODM Nowa konstrukcja 5-osiowe pionowe centrum frezarskie VMC 1160 ODM Nowa konstrukcja 5-osiowe pionowe centrum frezarskie VMC 1160

Duży Obraz :  ODM Nowa konstrukcja 5-osiowe pionowe centrum frezarskie VMC 1160

Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: HR
Orzecznictwo: CE ISO
Numer modelu: vmc 1160
Zapłata:
Minimalne zamówienie: 1
Cena: 26700$-32000$ per one set
Szczegóły pakowania: opakowanie drewniane
Czas dostawy: Po 15-30 dniach
Zasady płatności: L/C, D/A, D/P, T/T, Western Union, MoneyGram, Trade Assurance
Możliwość Supply: 200 miesięcznie
Kontakt

ODM Nowa konstrukcja 5-osiowe pionowe centrum frezarskie VMC 1160

Opis
Nazwa: 2022 nowy projekt 5-osiowe pionowe centrum maszynowe vmc1160 Liczba osi: 5
zdolność obróbki: Średni obowiązek Zakres prędkości wrzeciona (rpm): 8000 - 12000
Liczba wrzecion: Pojedynczy Stożek wrzeciona: BT40
Dokładność pozycjonowania (mm): ±0,005 Powtarzalność (X/Y/Z) (mm): ±0,002
Podkreślić:

Pionowe centrum frezarskie ODM

,

5-osiowe pionowe centrum frezarskie

,

ODM vmc 1160

ODM Nowa konstrukcja 5-osiowe pionowe centrum frezarskie VMC 1160

Parametry produktu
Model
VMC650
VMC840
VMC850
VMC855
VMC966 I
Rozmiar stołu (mm)
1000x400
1000x400
1000x500
1000x550
1100x550
Maks.dopuszczalne obciążenie (kg)
400
300
500
500
600
Skok osi X (mm)
650
800
800
800
900
Przesuw w osi Y (mm)
400
400
500
550
600
Przesuw osi Z (mm)
550
550
500
550
600
T-rowek
3-18-120
3-18-140
5-18-108
5-18-90
5-18-100
środek wrzeciona do powierzchni prowadzącej osi Z (mm)
485
445
552
590
663
czoło wrzeciona do stołu roboczego (mm)
100-650
100-650
110-610
120-670
100-700
Otwór stożkowy wrzeciona
BT40-120
BT40-120
BT40-140
BT40-150
BT40-150
Prędkość wrzeciona (obr/min)
8000
8000
8000
8000
8000
Ruch szybki X/Y/Z (m/min)
48/48/48
30.30.18
48/48/48
48/48/48
48/48/48
Waga maszyny (kg)
3800
3200
5300
5500
5600
Model
VMC1050
VMC1160
VMC1165
VMC1265 I
VMC1370 I
VMC1580
Rozmiar stołu (mm)
1200x420
1200x600
1200x600
1200x600
1400x700
1700X800
Maks.dopuszczalne obciążenie (kg)
500
800
800
800
800
1500
Skok osi X (mm)
1000
1100
1100
1200
1300
1500
Przesuw w osi Y (mm)
500
600
650
650
700
800
Przesuw osi Z (mm)
550
600
650
650
750
700
T-rowek
5-18-100
5-18x100
5-18-100
5-18-100
5-18-130
5-22-135
środek wrzeciona do powierzchni prowadzącej osi Z (mm)
)575
650
710
710
713
855
czoło wrzeciona do stołu roboczego (mm)
100-650
120-720
120-720
120-770
120-870
160-860
Otwór stożkowy wrzeciona
BT40-150
BT40-150
BT40-150
BT40-150
BT40-150
BT50-155
Prędkość wrzeciona (obr/min)
8000
8000
8000
8000
8000
6000
Ruch szybki X/Y/Z (m/min)
18/18/18
36/36/24
36/36/36
36/36/36
24/24/24
24/24/18
Waga maszyny (kg)
5500
6500
6800
7000
8000
12000
ODM Nowa konstrukcja 5-osiowe pionowe centrum frezarskie VMC 1160 0
ODM Nowa konstrukcja 5-osiowe pionowe centrum frezarskie VMC 1160 1




Opis produktu

Standardowa konfiguracja: ▪ Pekin KNDsystem ▪ 24 magazynki płytowe▪Tajwan Wrzeciono ▪ Tajwańska szyna liniowa
Wybierz konfigurację:▪FANUC Oi mf, Siemens, Tajwan Nowa generacja, Szeroki numer, Mitsubishi CNC System
▪ Klimatyzator szafy elektrycznej ▪ Podwójny spiralny transporter wiórów, łańcuchowy transporter wiórów ▪ Czwarta oś, piąta oś ▪ Chłodnica oleju wrzeciona ▪ Wylot środka wrzeciona
Zalety produktu

ZaletyCentrum obróbcze

1. Kadłub i główne elementy to żeliwo o wysokiej wytrzymałości, stabilizacja mikrostruktury, zapewniają stabilność obrabiarki do długotrwałego użytkowania.
2. Kolumna na dole konstrukcji typu mostowego typu A, w połączeniu z podstawą dużego pudełka, znacznie zmniejsza wibracje maszyny podczas ciężkiego cięcia
3. Precyzyjny napęd śrubowy z naprężeniem wstępnym
4. Jednostka wrzeciona o wysokiej prędkości, wysokiej precyzji i wysokiej sztywności
5. Projekt separacji oleju i wody
ODM Nowa konstrukcja 5-osiowe pionowe centrum frezarskie VMC 1160 2
ODM Nowa konstrukcja 5-osiowe pionowe centrum frezarskie VMC 1160 3

ZaletyCentrum obróbcze

Charakterystyka: Główne duże części maszyny: podstawa, stół roboczy, kolumna, siodło i wrzeciennik wykonane są z wysokiej jakości piasku żywicznego, wysokiej jakości żeliwa o wysokiej wytrzymałości, kompletnego procesu obróbki cieplnej w celu wyeliminowania naprężeń szczątkowych i wystarczającego wzmocnienia żebra zapewniają całość Maszyna ma wystarczającą wytrzymałość, sztywność i wysoką stabilność;Przyjmując oryginalną, wytrzymałą prowadnicę liniową z Tajwanu, ma dużą sztywność i dobrą precyzję dynamiczną;Przekładnia trójosiowa przyjmuje śrubę kulową z podwójną nakrętką wykonaną na Tajwanie, która ma zwartą konstrukcję, stabilny ruch i wysoką precyzję;Bardzo sztywne tajwańskie wrzeciono jest smarowane smarem, aby zapewnić stałe i niezawodne smarowanie łożysk wrzeciona;Podstawa przyjmuje dużą strukturę tacy na wodę do odlewania, która ma dobrą wodoodporność
Wykrywanie maszyn
ODM Nowa konstrukcja 5-osiowe pionowe centrum frezarskie VMC 1160 4
ODM Nowa konstrukcja 5-osiowe pionowe centrum frezarskie VMC 1160 5
Przykład zastosowania

Dawniej produkcja form była w większości ręczna, a do wykonania modelu trzeba było użyć gipsu, a następnie użyć kęsa do wykonania modelu.Zestrugaj i oszlifuj za pomocą strugarki, a następnie za pomocą ręcznej lub grawerki wytnij kształt formy produktu z szablonu.Cały proces przetwarzania wymaga wysokich umiejętności mistrza obróbki i jest dość czasochłonny.Centrum obróbcze może realizować jednocześnie wiele procesów, a wydajność obróbki nie ma sobie równych w przypadku operacji ręcznych.Przed obróbką użyj komputera do zaprojektowania grafiki, zasymuluj i sprawdź, czy obrabiany przedmiot spełnia wymagania, i dostosuj element testowy w czasie, co znacznie poprawia współczynnik tolerancji błędów i zmniejsza współczynnik błędów.Można powiedzieć, że centrum obróbcze jest najbardziej odpowiednim urządzeniem mechanicznym do obróbki form.

ODM Nowa konstrukcja 5-osiowe pionowe centrum frezarskie VMC 1160 6
Opakowanie (wysyłka)
ODM Nowa konstrukcja 5-osiowe pionowe centrum frezarskie VMC 1160 7
1. Opakowanie zewnętrzne: Standardowa skrzynka ze sklejki eksportowej do transportu morskiego.
2. Opakowanie wewnętrzne: folia rozciągliwa i folia z tworzywa sztucznego do wilgotności.Możemy
pakiet zgodnie z Twoimi prośbami.Szczegóły dostawy: Wysyłka w ciągu 15-30 dni roboczych po dokonaniu płatności.
