5-osiowe centrum frezowania CNC o wysokiej precyzji VMC Vmc1690

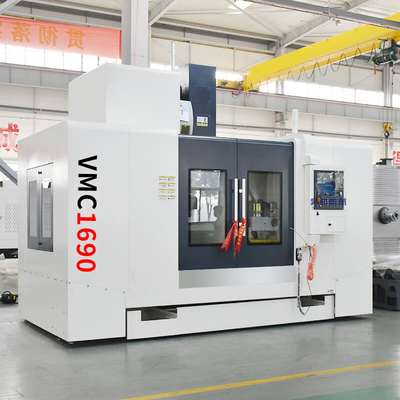

Duży Obraz : 5-osiowe centrum frezowania CNC o wysokiej precyzji VMC Vmc1690

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	HR
Orzecznictwo:	CE ISO
Numer modelu:	Vmc1690

Zapłata:

Minimalne zamówienie:	1 zestaw
Cena:	26700$-32000$ per one set
Szczegóły pakowania:	opakowanie drewniane
Czas dostawy:	Po 15-30 dniach
Zasady płatności:	L/C, D/A, D/P, T/T, Western Union, MoneyGram, Trade Assurance
Możliwość Supply:	200 miesięcznie

Kontakt

5-osiowe centrum frezowania CNC o wysokiej precyzji VMC Vmc1690

Opis

Rodzaj:	Pionowy	Liczba osi:	5
zdolność obróbki:	Ciężkie	Przesuw stołu (X) (mm):	1600
Przesuw stołu (Z) (mm):	700	Powtarzalność (X/Y/Z) (mm):	0,005
Rowek T (mm):	7-22-110	Maks. prędkość wrzeciona (rpm:	12000
Podkreślić:	5-osiowa frezarka VMC CNC , precyzyjna frezarka VMC CNC , 5-osiowe maszyny cmc i vmc

Obróbka pionowa istnieje w swojej najbardziej podstawowej formie od ponad 150 lat.Jednak wciąż jest to jedna z najnowszych form technologii obróbki skrawaniem (toczenie/tokarki są najstarsze).Proces „frezowania” obejmuje obrotowy frez lub wiertło oraz ruchomy stół roboczy, do którego przymocowany jest obrabiany przedmiot.Nóż jest przymocowany i obracany w obudowie zwanej „wrzecionem”.Dzięki ostrości narzędzia i sile stołu popychającego materiał do noża, materiał poddaje się i jest cięty lub odcinany zgodnie z potrzebami.Oś siły może być skierowana w górę/w dół (nazywana osią Z), lewo/prawo (nazywana osią X) lub od przodu do tyłu (nazywana osią Y).

Opis produktu

5-osiowe centrum frezowania CNC o wysokiej precyzji VMC Vmc1690 0

Parametry produktu

Model	VMC650	VMC840	VMC850	VMC855	VMC966 I	VMC1050
Rozmiar stołu (mm)	1000x400	1000x400	1000x500	1000x550	1100x550	1200x420
Maks.dopuszczalne obciążenie (kg)	400	300	500	500	600	500
Skok osi X (mm)	650	800	800	800	900	1000
Przesuw w osi Y (mm)	400	400	500	550	600	500
Przesuw osi Z (mm)	550	550	500	550	600	550
T-rowek	3-18-120	3-18-140	5-18-108	5-18-90	5-18-100	5-18-100
środek wrzeciona do powierzchni prowadzącej osi Z (mm)	485	445	552	590	663	)575
czoło wrzeciona do stołu roboczego (mm)	100-650	100-650	110-610	120-670	100-700	100-650
Otwór stożkowy wrzeciona	BT40-120	BT40-120	BT40-140	BT40-150	BT40-150	BT40-150
Prędkość wrzeciona (obr/min)	8000	8000	8000	8000	8000	8000
Ruch szybki X/Y/Z (m/min)	48/48/48	30.30.18	48/48/48	48/48/48	48/48/48	18/18/18
Waga maszyny (kg)	3800	3200	5300	5500	5600	5500

Model	VMC1160	VMC1165	VMC1265	VMC1270	VMC1370	VMC1580	Vmc1690
Rozmiar stołu (mm)	1200x600	1200x600	1200x600	1300×650	1400x700	1700X800	1600*800
Maks.dopuszczalne obciążenie (kg)	800	800	800	1000	1000	1500	1500
Skok osi X (mm)	1100	1100	1200	1200	1300	1500	1600
Przesuw w osi Y (mm)	600	650	650	700	700	800	900
Przesuw osi Z (mm)	600	650	650	750	750	700	700
T-rowek	5-18x100	5-18-100	5-18-100	5-18-120	5-18-130	5-22-135	7-22-110
środek wrzeciona do powierzchni prowadzącej osi Z (mm)	650	710	710	785	713	855	936
czoło wrzeciona do stołu roboczego (mm)	120-720	120-720	120-770	120-850	120-870	160-860	150-850
Otwór stożkowy wrzeciona	BT40-150	BT40-150	BT40-150	BT40-150	BT40-150	BT50-155	BT50-190
Prędkość wrzeciona (obr/min)	8000	8000	8000	8000	8000	6000	dziesięć tysięcy
Ruch szybki X/Y/Z (m/min)	36/36/24	36/36/36	36/36/36	24/24/24	24/24/24	24/24/18	15/15/12
Waga maszyny (kg)	6500	6800	7000	7500	8000	12000	12000

Zalety produktu

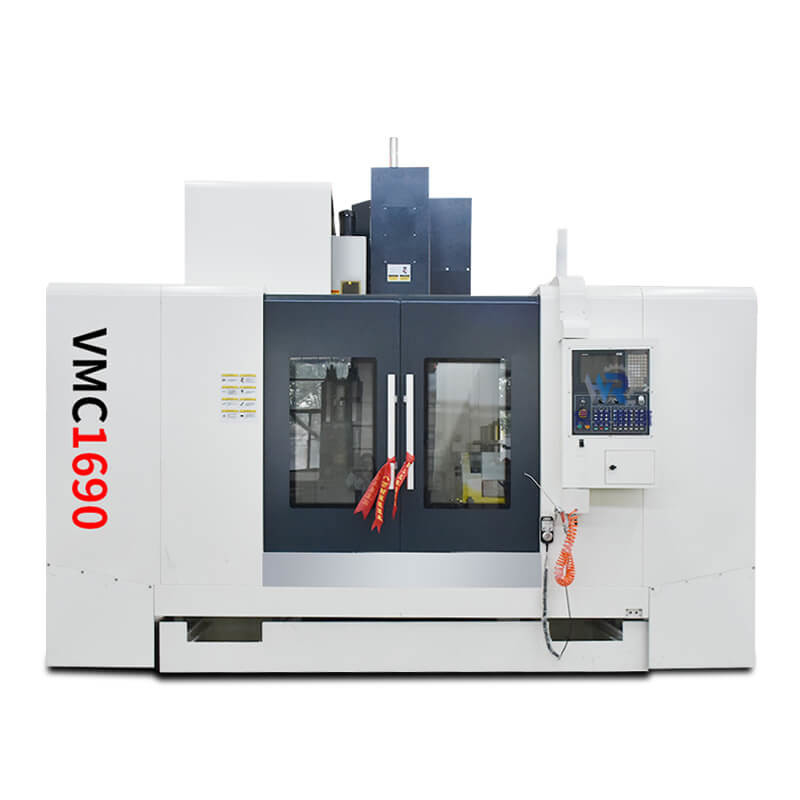

5-osiowe centrum frezowania CNC o wysokiej precyzji VMC Vmc1690 2

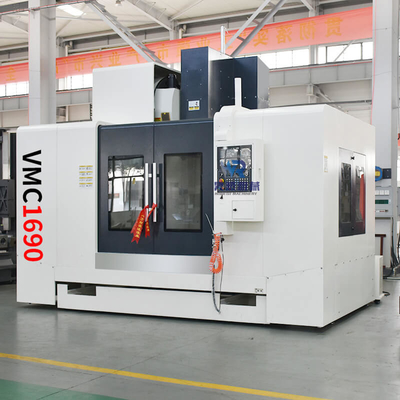

5-osiowe centrum frezowania CNC o wysokiej precyzji VMC Vmc1690 3

Zalety centrum obróbczego

1. Główne części obrabiarki w centrum obróbczym są optymalizowane przez analizę elementów skończonych.Żeliwo główne wykonane jest z żeliwa o wysokiej wytrzymałości o stabilnej konstrukcji metalowej.2. Podstawa korpusu obrabiarki centrum obróbkowego, blok ślizgowy, stół warsztatowy, kolumna, skrzynka wrzeciona i inne główne części fundamentowe przyjmują wysoką sztywną konstrukcję żeliwną, stabilną metalową strukturę graficzną, rozprowadzoną we wzmocnieniu struktury sieci wewnętrznej, aby zapewnić wysoką sztywność i odporność na zginanie amortyzacja części fundamentowych;Podstawowe części wykonane są z piasku żywicznego i poddane skutecznej obróbce poprzez piaskowanie, odpuszczanie i wibracje, aby zapewnić stabilność dokładności maszyny w długim okresie użytkowania i dać gwarancję stabilności pracy maszyny.3. Maszyna centrum obróbczego ma strukturę ramion w kształcie litery A, która jest zoptymalizowana pod kątem TRÓJWYMIAROWEJ redukcji średnicy, zmniejszając wibracje obrabiarki podczas silnego skrawania i zwiększając sztywność obrabiarki.4. Centrum obróbkowe o dużej prędkości i wysokiej sztywności w połączeniu z silnikiem wrzeciona serwo;X/Y/Z przyjmuje silnik serwo o wysokim momencie obrotowym.X / Y / Z przyjmuje tajwańską śrubę kulową o wysokiej precyzji o wysokiej wytrzymałości z japońskim łożyskiem NSK i importowanym zamkiem o wysokiej precyzji.Trójstronna szyna prowadząca X / Y / Z przyjmuje twardą konstrukcję toru, stała powierzchnia przyjmuje proces hartowania o bardzo wysokiej częstotliwości po precyzyjnym szlifowaniu;Powierzchnia ślizgowa wykonana jest z wytrzymałego materiału odpornego na zużycie z taśmą z tworzywa sztucznego.Szyna prowadząca w kierunku Y dla konstrukcji czterotorowej (w tym pomocnicza szyna prowadząca) znacznie zwiększa sztywność i wytrzymałość obrabiarki

Wykrywanie maszyn

Przykład zastosowania

Ten VMC nadaje się do obróbki mechanicznej i wytwarzania form. I może dostosować się do przetwarzania
wymóg od obróbki zgrubnej do obróbki wykańczającej. Może również zakończyć wiele procedur roboczych, takich jak frezowanie, wiercenie
, stukanie, nudne itp.

Opakowanie (wysyłka)

1. Opakowanie zewnętrzne: Standardowa skrzynka ze sklejki eksportowej do transportu morskiego.

2. Opakowanie wewnętrzne: folia rozciągliwa i folia z tworzywa sztucznego do wilgotności.Możemy
pakiet zgodnie z Twoimi prośbami.Szczegóły dostawy: Wysyłka w ciągu 15-30 dni roboczych po dokonaniu płatności.
